產品展示

產品簡介

　　一、定義與工作原理

　　1. 定義

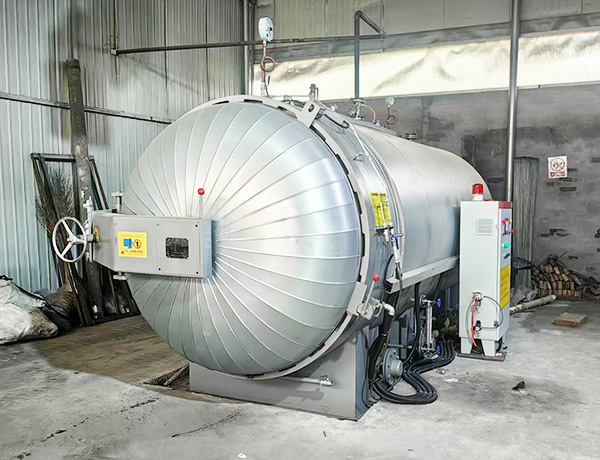

　　樹脂高壓浸漬罐是一種用于將樹脂浸漬到纖維材料（如碳纖維、玻璃纖維等）中的專業設備。它通過在高壓環境下，使樹脂充分滲透到纖維材料的孔隙中，從而增強材料的性能，如提高材料的強度、硬度和耐腐蝕性等。這種設備在復合材料制造領域發揮著關鍵作用。

　　2. 工作原理

　　首先，將纖維材料放置在浸漬罐內，然后注入樹脂。接著，通過向罐內施加高壓，一般壓力范圍在幾兆帕到幾十兆帕之間，使樹脂在壓力作用下克服纖維材料內部的阻力，如纖維間的摩擦力和表面張力等，從而均勻地滲透到纖維的各個部分。同時，浸漬過程可能會配合適當的溫度控制，以調整樹脂的粘度，使其更易于浸漬。在一定的壓力和溫度條件下保持一段時間后，樹脂充分浸漬纖維材料，然后減壓取出浸漬好的材料。

　　二、結構組成

　　1. 罐體

　　材質：罐體通常采用高強度合金鋼制造，如不銹鋼304或316系列。這些材料具有良好的耐腐蝕性和機械性能，能夠承受高壓環境。對于更高的壓力要求，可能會采用特殊的合金鋼，并且罐體的制造工藝要符合嚴格的壓力容器標準。

　　形狀和尺寸：一般為圓筒形，兩端采用半球形或橢圓形封頭。這種形狀有助于均勻地分布壓力，減少應力集中。罐體的尺寸根據生產需求而定，小型的浸漬罐容積可能只有幾升，用于實驗室研究或小批量生產；大型的浸漬罐容積可達數十立方米，用于工業規模的復合材料制造。

　　內部結構：罐體內壁通常較為光滑，以防止纖維材料在浸漬過程中被刮傷或損壞。有些浸漬罐內部還會設置一些輔助裝置，如用于固定纖維材料的支架或夾具，確保纖維材料在浸漬過程中位置穩定。

　　2. 壓力系統

　　壓力源：可以是液壓系統或氣壓系統。液壓系統通過液壓泵將液體（如液壓油）加壓后傳遞到浸漬罐內，產生高壓。氣壓系統則是利用壓縮空氣或其他氣體，通過壓縮機將氣體加壓后充入浸漬罐。液壓系統能提供更高更穩定的壓力，但設備相對復雜；氣壓系統較為簡單，但壓力上限相對較低。

　　壓力控制裝置：包括壓力傳感器、壓力表、安全閥和壓力調節閥。壓力傳感器用于實時監測罐內壓力，并將信號反饋給控制系統。壓力表供操作人員直接觀察壓力數值。安全閥是重要的安全裝置，當罐內壓力超過設定的安全極限時，安全閥自動開啟，釋放壓力，防止罐體爆炸。壓力調節閥用于精確調節罐內壓力，使其保持在所需的浸漬壓力范圍內。

　　3. 溫度控制系統

　　加熱方式：常見的有電阻加熱、蒸汽加熱和感應加熱。電阻加熱是在罐體外部或內部安裝電阻絲，通過電流通過電阻絲產生熱量來加熱罐體和內部材料。蒸汽加熱則是利用外部蒸汽源，將蒸汽導入罐體的夾套或加熱盤管中進行加熱。感應加熱是通過電磁感應原理，使罐體或內部的金屬部件產生渦流，進而產生熱量。

　　冷卻方式：一般采用水冷或風冷。水冷是在罐體周圍或內部設置冷卻水管，通過循環冷卻水帶走熱量。風冷是利用風扇等設備加速空氣流動，使罐體散熱。溫度控制系統可以精確控制浸漬過程中的溫度，使樹脂的粘度保持在合適的范圍內，有利于浸漬。

　　4. 樹脂注入和循環系統

　　樹脂注入裝置：包括樹脂儲存罐、樹脂泵和注入管道。樹脂儲存罐用于儲存樹脂，樹脂泵將樹脂從儲存罐輸送到浸漬罐內。注入管道的設計要考慮樹脂的流動性和均勻分布，通常會在罐體的不同位置設置多個注入點，以確保樹脂能均勻地覆蓋纖維材料。

　　樹脂循環系統（可選）：在一些浸漬工藝中，為了使樹脂更好地滲透和浸漬纖維材料，會設置樹脂循環系統。該系統通過管道將浸漬罐內的部分樹脂抽出，經過過濾、加熱或冷卻等處理后，再重新注入浸漬罐內，實現樹脂的循環浸漬。

　　5. 密封裝置

　　類型：主要有機械密封和填料密封。機械密封通過動環和靜環的緊密貼合來實現密封，密封性能好，泄漏量少，能夠適應較高的壓力和溫度。填料密封則是利用填料（如石棉、聚四氟乙烯等）填充在密封部位，結構簡單，成本較低，但密封性能相對較弱，適用于壓力和溫度較低的情況。

　　維護：密封裝置需要定期檢查和維護，以確保其密封性能。對于機械密封，要注意檢查動環和靜環的磨損情況；對于填料密封，要及時補充或更換填料。

　　三、應用領域

　　1. 航空航天領域

　　在飛機和航天器的制造中，大量使用復合材料。樹脂高壓浸漬罐用于制造機翼、機身、發動機部件等結構件。例如，碳纖維增強樹脂復合材料通過高壓浸漬工藝，使樹脂充分浸漬碳纖維，制造出的機翼部件具有高比強度、高比模量的特點，能夠有效減輕飛機重量，同時提高機翼的強度和剛度，滿足航空航天的高性能要求。

　　2. 汽車工業

　　汽車制造中越來越多地使用復合材料來減輕車身重量、提高燃油經濟性和車輛性能。樹脂高壓浸漬罐可用于制造汽車車身框架、保險杠、內飾件等。例如，玻璃纖維增強樹脂復合材料用于制造汽車保險杠，通過高壓浸漬使樹脂充分滲透玻璃纖維，制造出的保險杠具有良好的抗沖擊性能和輕量化特點。

　　3. 體育用品領域

　　用于制造高端體育用品，如高爾夫球桿、網球拍、滑雪板等。以高爾夫球桿為例，通過在高壓浸漬罐中用樹脂浸漬碳纖維，可以制造出具有高彈性、高強度的球桿桿身，提高球桿的擊球性能和耐用性。

　　4. 船舶工業

　　在船舶制造中，樹脂高壓浸漬罐用于制造船體結構、甲板、桅桿等部件。例如，對于一些高性能船舶，采用碳纖維或玻璃纖維增強樹脂復合材料制造船體，可以減輕船體重量，提高船舶的速度和燃油效率，同時增強船體的抗腐蝕性能。

　　四、操作注意事項

　　1. 浸漬前準備

　　材料檢查：檢查纖維材料和樹脂的質量、規格是否符合要求。纖維材料應無明顯損傷、雜質等，樹脂的粘度、固化特性等參數應符合浸漬工藝要求。

　　設備檢查：對浸漬罐的罐體、壓力系統、溫度控制系統、樹脂注入和循環系統以及密封裝置進行全面檢查。確保設備無泄漏、壓力和溫度控制裝置正常工作、樹脂注入管道暢通等。

　　裝料操作：將纖維材料正確地放置在浸漬罐內，固定好位置，確保材料在浸漬過程中不會移動或變形。同時，連接好樹脂注入管道，準備注入樹脂。

　　2. 浸漬過程操作

　　壓力控制：按照浸漬工藝要求，逐步增加罐內壓力。在升壓過程中，密切觀察壓力變化和設備運行情況，確保壓力穩定上升，避免壓力突變。同時，要注意安全閥的狀態，確保其在緊急情況下能夠正常開啟。

　　溫度控制：根據樹脂的特性和浸漬工藝，精確控制罐內溫度。在加熱或冷卻過程中，注意溫度傳感器的反饋信號，防止溫度過高或過低，影響樹脂的浸漬效果。

　　樹脂注入與循環（如果有）：適時開啟樹脂注入裝置，將樹脂緩慢注入浸漬罐內。如果有樹脂循環系統，按照規定的循環流程操作，確保樹脂能夠充分浸漬纖維材料。在樹脂注入和循環過程中，注意觀察樹脂的流動情況，防止出現樹脂堵塞管道等問題。

　　3. 浸漬后處理

　　減壓取出材料：浸漬完成后，首先緩慢降低罐內壓力，避免壓力驟降導致材料損壞或樹脂不均勻分布。當壓力降至常壓后，打開浸漬罐，小心地取出浸漬好的材料。

　　清理設備：清理浸漬罐內部，清除殘留的樹脂、纖維碎片等雜物。對設備的各個部件進行檢查和維護，特別是樹脂注入和循環系統的管道，要進行清洗和檢查，確保下一次浸漬操作能夠順利進行。
